穿透硫容量的測定方法
發(fā)布時間：2019-10-30 點擊次數：1288次
一、適用范圍：
活性炭穿透硫容量測定裝置是按照國家標準GB/T7702.14-2008《煤質顆?；钚蕴吭囼灧椒蛉萘康臏y定》研制的非標檢測裝置。它適用于煤質顆粒活性炭穿透硫容量的測定試驗，也適用于其他種類的活性炭的穿透硫容量的測定試驗
二、工作原理：
在一定的試驗條件下，利用活性炭的多孔性，吸附一定濃度的硫化氫氣體，當透過活性炭試料層的硫化氫氣體濃度達到體積分數50*10-6時，這段時間內每克活性炭吸附硫化氫氣體的質量即為活性炭的穿透硫容量。
三、儀器裝置

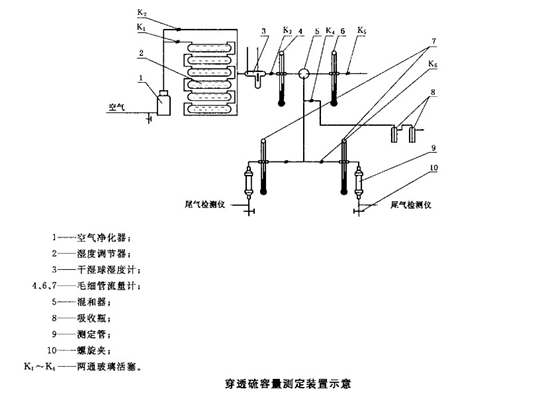

（一）、穿透硫容量測定裝置，見圖一；
1、空氣凈化器；
2、濕度調節(jié)器；
3、干濕球濕度計；
4、毛細管流量計；
5、測定管，內徑20mm，高度240mm
6、混合器；

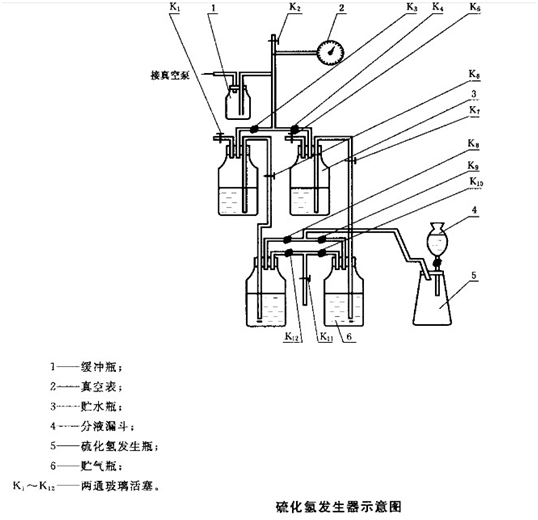

（二）、硫化氫發(fā)生器（也可直接購買鋼瓶氣），見圖二；
1、緩沖瓶；
2、真空表；
3、貯水瓶，由兩個20L無色細口瓶組成，內盛飽和食鹽溶液；
4、分液漏斗，內裝50%工業(yè)硫酸；
5、硫化氫發(fā)生瓶，由一個1L抽濾瓶及膠塞構成，內裝一定量的硫化鈉；
6、貯氣瓶，由兩個20L無色細口瓶組成；
7、兩通玻璃活塞；
8、真空泵，10L-30L.
圖二
四、測定條件
1、試驗氣流溫度為23℃±4℃；
2、氣流相對比速為80%±2%；
3、混合氣流比速為0.544L/（min.cm2)
4、混合氣流中硫化氫的初始質量濃度為15.2mg/L±1.5mg/L；
5、炭層高度為230mm；
6、硫化氫穿透濃度為50*10-6
五、試樣的制備
用四分法取約200g試樣，將試樣置于150℃±5℃的電熱恒溫干燥箱內干燥2h，取出放入干燥器中冷卻備用。

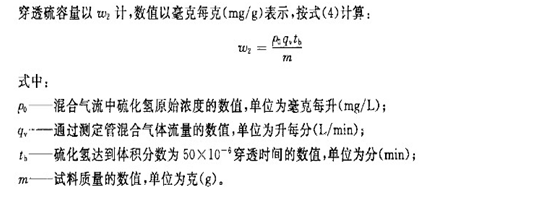

六、穿透硫容量的計算
